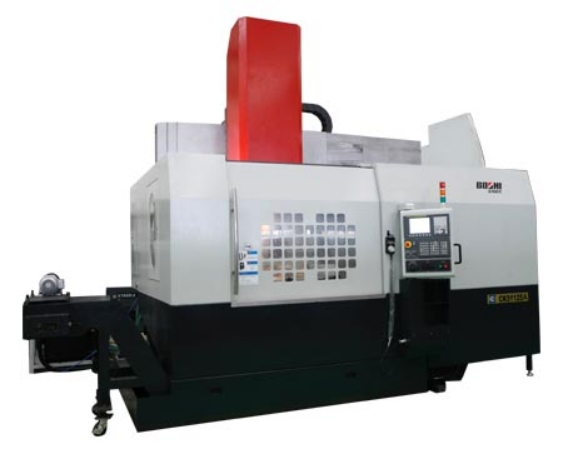

CK51125A
產品介紹：
CK51125A數控立式車床是主體結構為為底座、單立柱式結構的數控立車，采用工作臺、定梁、方滑枕、12工位刀庫結構，可選配大規格液壓卡盤及回轉油缸，是一款高剛性、大扭矩、工件裝夾方便及優良精度保持性的全功能數控立式車床。
產品特點：
1）底座、立柱及橫梁采用高強度鑄鐵，吸震性好；大跨距淬硬導軌，并進行貼塑、刮研工藝，耐磨性好，摩擦阻力小，精度保持性長久。
2）對稱式箱式結構，高剛性，可承載大扭矩重切削，液壓卡盤配置裝夾工件方便可靠。
3）方滑枕結構，剛性高，精度好，加工深孔優勢明顯。
4）大功率高扭矩交流主軸電機，配二級變速箱，即可輸出大扭矩，又可高速運轉，滿足不同加工需要。
5）固定式橫梁，剛性好、精度高。
6） 配備油冷機，使主傳動系統有良好的潤滑及冷卻，保證機床精度及壽命。
7）12工位刀庫，刀具容量大、換刀迅速、可靠。
適用行業：
適用于機電、汽車、風電、工程機械等行業?？蛇M行車削各種內外圓柱面、圓錐面、圓弧曲面、公英制螺紋等加工，特別適用于大中型盤套、蓋類等零件的加工。
技術規格：
|
項目 |
單位 |
參數 |
|
|
加工范圍 |
工作臺直徑 |
mm |
Φ1000 |
|
最大回轉直徑 |
mm |
Φ1500 |
|
|
最大車削直徑 |
mm |
Φ1250 |
|
|
最大車削長度 |
mm |
600 |
|
|
最大工件重量 |
kg |
3500 |
|
|
工作臺 |
工作臺轉速 |
r/min |
2-400 |
|
工作臺最大扭矩 |
N•m |
9500 |
|
|
主電機功率(連續/30分鐘) |
kW |
30/37 |
|
|
進給 |
X向移動距離 |
mm |
1300 |
|
滑枕(Z向)移動距離 |
mm |
600 |
|
|
快速移動速X/Z |
mm/min |
10/10 |
|
|
伺服電機扭矩X/Z |
N•m |
30/22 |
|
|
伺服電機功率X/Z |
kW |
7.0/4.0 |
|
|
滾珠絲杠直徑X/Z |
mm |
Φ63 /Φ50 |
|
|
刀架 |
刀位數 |
|
12 |
|
刀具尺寸（車削/鏜孔） |
mm |
32X32(25X25,Φ50) |
|
|
其它 |
電源 |
kVA |
75 |
|
體積（長×寬×高） |
mm |
4950X3020X4200 |
|
|
總重量 |
kg |
18500 |
|
